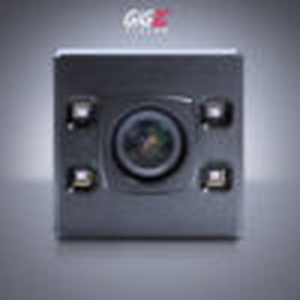

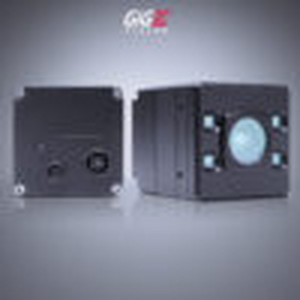

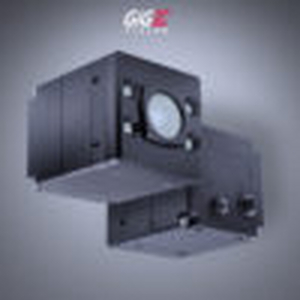

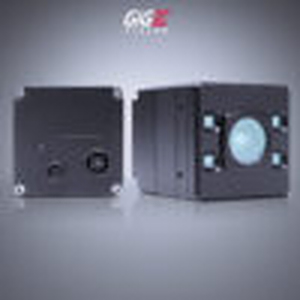

NED HLT003S-001 面扫描相机
特征
传感器名称
索尼深度感应 IMX556PLR CMOS
有效像素数
640 x 480 像素，0.3 MP
帧率
30帧/秒
- 用于测量距离的 GigE Vision 相机
- 采用SONY DepthSense背照式ToF图像传感器IMX556PLR
- 内置摄像头进行高速 3D 图像处理
- 兼容 GeniCam 3D 格式
- IP67级防尘防水功能
- 兼容 PoE+
- 工作距离可达 8.3m
- 最多连接 5 台设备
传感器
传感器名称
索尼深度感应 IMX556PLR CMOS
电子快门方式
全局快门
传感器尺寸
1/2型8毫米
有效像素数 HxV
640 x 480 像素，300,000 像素
像素大小
10.0 微米（水平）x 10.0 微米（垂直）
帧率
30 FPS @ 0.3 MP（所有操作模式）
住房
外形尺寸
60x60x77.5毫米
镜头卡口
集成镜头
（用户不可更换）
（用户不可更换）
大量的
398克
视角
69⁰ x 51⁰（标称）
照明
4 x VCSEL 激光二极管
@ 850 nm
@ 850 nm
接口/电源
界面
1000BASE-T GigE、M12 X 编码、PoE
外部连接器
GPIO 8 针 M8 连接器
光隔离 I/O 端口
1 个输入（2.5V-24V 和 10.5V-24V），
1 个输出
1 个输出
非隔离 I/O 端口
2 双向
电源
PoE+ (IEEE 802.3at) 或
通过 GPIO 的 18-24V
通过 GPIO 的 18-24V
能量消耗
12-24Vdc，Pavg < 12W，<30W 峰值功率
图像处理功能
视频格式
Coord3D_ABCY16、Coord3D_ABC16、Coord3D_C16、Mono8、Mono12Packed、Mono12p、Mono16、Confidence16
获得
手动，2 种设置：高/低
接触时间
手动，3 种设置：62.5 μs、250 μs、1000 μs
拍照功能
用户设置
1 个默认用户集和 2 个自定义用户集
工作范围
0.3 m 至 8.33 m
6 种模式：1250 mm、3000 mm、4000 mm、5000 mm、6000 mm、8333 mm
6 种模式：1250 mm、3000 mm、4000 mm、5000 mm、6000 mm、8333 mm
准确性
± 3mm（最长1.5m）
准确性
0.7mm@1m
同步方式
软件触发、硬件触发、PTP（IEEE1588同步模式）
符合标准
机器视觉标准
GigE Vision v2.0、GenICam 3D
标准
IP67、
CE、FCC、RoHS、REACH、WEEE、眼睛安全 1 级 IEC/EN 60825-1:2014、
DIN EN 61000-6-2
CE、FCC、RoHS、REACH、WEEE、眼睛安全 1 级 IEC/EN 60825-1:2014、
DIN EN 61000-6-2
工作温度
-20° 至 50°C（外壳温度）
抗冲击和振动
DIN EN 60068-2-27、
DIN EN 60068-2-64
DIN EN 60068-2-64
