NED XCM2085DLMT2 线扫描相机
特征
界面
相机链接
单色/彩色
单色
像素数
2048 x 2 像素
线路速率
75.69kHz
- 7μm 2048 像素 x 2，双线扫描相机
- 可在 2 线 TDI 模式下进行低噪声或高灵敏度图像采集
- 配备Binning功能：可通过2×2像素Binning转换为14μm 1024像素图像
- 每种数据格式：8/10bit可选
- 使用外部软件可以轻松确定和更改增益/偏移/视频输出
- 兼容Camera Link输出，方便连接各种图像输入板卡
- 工作电源：DC12V~15V
- 配备阴影校正功能
型号详情
无安装
XCM2085DLMT2-V1-0-N
C接口
XCM2085DLMT2-V1-CN
F接口
XCM2085DLMT2-V1-FN
内部规格
像素数
2048 x 2 像素
单色/彩色
单色
像素尺寸 HxV (μm)
7 x 7 微米
元件长度（毫米）
14.336毫米
光谱灵敏度
400-1000（峰值：625）nm
数据速率（兆赫）
40 | 80 | 170MHz
位深度
8, 10
水龙头
1, 2
灵敏度 (V/[lx･s])typ.
100
*模拟5V输出转换值
*模拟5V输出转换值
增益调节范围
*模拟放大器+数字
*模拟放大器+数字
模拟量：x1～x9.7（7步）
数字：x1~x2（512步）
数字偏置调整范围（DN）
8位：-127～127（0.5DN/步）
FPN（固定模式噪声）
5DN（无校正，最小增益）
2DN（有校正，最小增益）
2DN（有校正，最小增益）
PRNU（照片响应不均匀性）
8DN（无校正，最小增益）
4DN（有校正，最小增益）
4DN（有校正，最小增益）
随机噪声
典型值 10DN（峰值：最小增益）

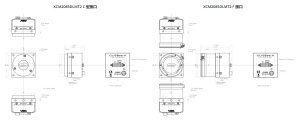

外形规格
外形尺寸宽x高x深(mm)
60x60x35毫米
重量（克）
170克
镜头卡口
中、前
输出格式和连接器
输出格式
2048 像素：Camera Link Base（8/10bit / 2 tap） 1024 像素：Camera Link Base（8/10bit / 1 tap）
控制输入端口
CC1：外部触发信号
CC2-4：未使用
CC2-4：未使用
连接器
数据、控制：
电源供应：
3M：MDR26 [相机连接] x 1
广濑：HR10A（6针）
电源及运行环境
电源电压（V）
DC12~15[±5%]V
电流消耗 (mA) 典型值
170毫安
工作温度范围（℃）
0～50℃
*1 DN：数字（10 位：0-1023）
*2 室温测量值
*2 室温测量值
