特征
界面
单色/彩色
像素数
线路速率
*伪曝光控制模式下：8.8 kHz
- 读出速度：17.7kHz，每个 RGB ODD/EVEN 3tap，8/10bit
- 像素数：4096像素
- 使用外部软件可以轻松确定和更改增益/偏移/视频输出
- 兼容Camera Link输出，方便连接各种图像输入板卡
- 工作电源：DC12V~15V
- 配备阴影校正功能
- 自动白平衡
- 伪曝光控制模式
型号详情
内部规格
像素数
4096 x 3 像素
单色/彩色
颜色
像素尺寸 HxV (μm)
10 x 10 微米
元件长度（毫米）
40.96毫米
光谱灵敏度
400～700 (峰值: R=610, G=540, B=460) nm
数据速率（兆赫）
80x3MHz
位深度
24 位 RGB、30 位 RGB
输出频率
80兆赫
水龙头
3
曝光饱和度 (lx･s)
0.0384
灵敏度 (V/[lx･s])typ.
130
*模拟5V输出转换值
增益调节范围
*模拟放大器+数字
推荐：x1~x2.5
*可能高达 x5
数字偏置调整范围（DN）
8 位：0~15 DN（16 步）
10 位：0~60 DN（16 步）
PRNU（照片响应不均匀性）
6DN（无校正，最小增益）
2DN（有校正，最小增益）
随机噪声
典型值 30DN（峰值：最小增益）

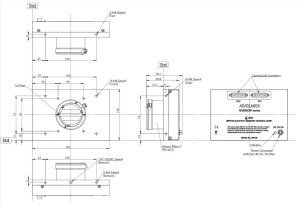

外形规格
外形尺寸宽x高x深(mm)
150×100×70.1毫米
重量（克）
900克
镜头卡口
F
输出格式和连接器
输出格式
Camera Link 基础 (8bit / 3tap)
Camera Link 中型 (10bit / 3tap)
控制输入端口
CC1：外部触发信号
CC2：编码器输入信号
CC3、4：未使用
连接器
数据、控制：
电源供应：
3M：MDR26 [相机连接] x 2
广濑：HR10G（6针）
电源及运行环境
电源电压（V）
DC12~15[±5%]V
电流消耗 (mA) 典型值
900毫安
工作温度范围（℃）
0～50℃
*1 DN：数字（10 位：0-1023）
*2 室温测量值
外形规格
外形尺寸宽x高x深(mm)
150×100×70.1毫米
重量（克）
900克
镜头卡口
F
输出格式和连接器
输出格式
Camera Link 基础 (8bit / 3tap)
Camera Link 中型 (10bit / 3tap)
控制输入端口
CC1：外部触发信号
CC2：编码器输入信号
CC3、4：未使用
连接器
数据、控制：
电源供应：
3M：MDR26 [相机连接] x 2
广濑：HR10G（6针）
电源及运行环境
电源电压（V）
DC12~15[±5%]V
电流消耗 (mA) 典型值
900毫安
工作温度范围（℃）
0～50℃
