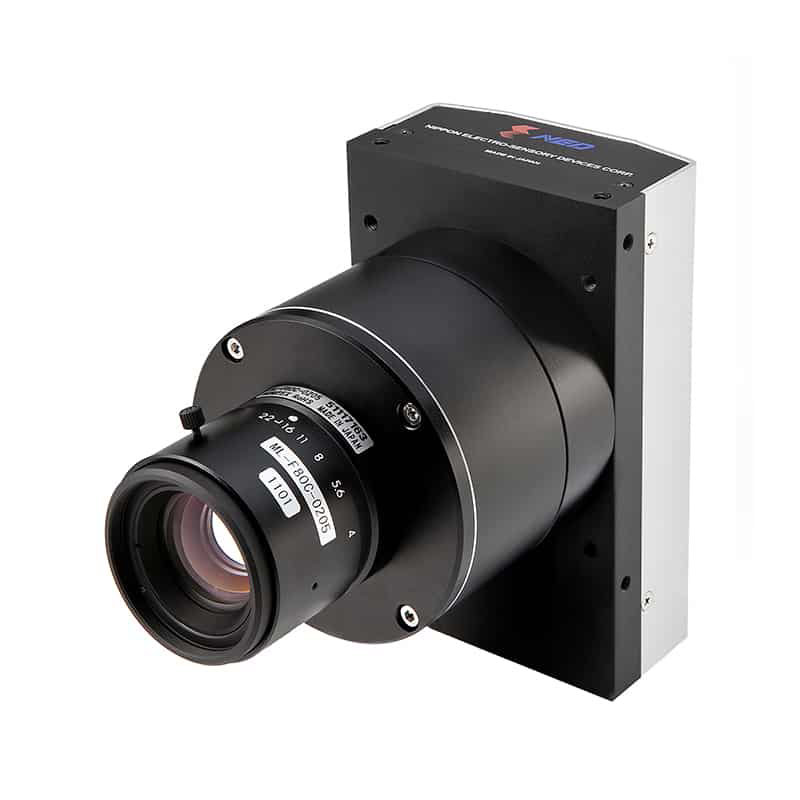

NED XCM16K80SAT8 线扫描相机
特征
界面
相机链接
单色/彩色
单色
像素数
16384 像素
线路速率
36.33kHz
- 高像素：16384像素，高速读出：36.33kHz
- 片上AD（8位）转换
- 使用外部软件可以轻松确定和更改增益/偏移/视频输出
- 兼容Camera Link输出，方便连接各种图像输入板卡
- 工作电源：DC12V~15V
- 配备阴影校正功能
型号详情
无安装
XCM16K80SAT8-V3-0-N
F接口
XCM16K80SAT8-V3-FN
M72 接口
XCM16K80SAT8-V3-M72-N
内部规格
像素数
16384像素
单色/彩色
单色
像素尺寸 HxV (μm)
3.5 x 3.5 微米
元件长度（毫米）
57.344毫米
数据速率（兆赫）
680（80×8）兆赫
位深度
8
输出频率
80兆赫
水龙头
8
灵敏度 (V/[lx･s])typ.
45.2
*模拟5V输出转换值
*模拟5V输出转换值
增益调节范围
*模拟放大器+数字
*模拟放大器+数字
模拟量：x1～x17.8（16级）
数字：x1~x2（512步）
数字偏置调整范围（DN）
8位：-127～127（1DN/步）
FPN（固定模式噪声）
5DN（无校正，最小增益）
2DN（有校正，最小增益）
2DN（有校正，最小增益）
PRNU（照片响应不均匀性）
8DN（无校正，最小增益）
4DN（有校正，最小增益）
4DN（有校正，最小增益）
随机噪声
典型值 17DN（峰值：最小增益）

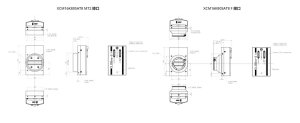

外形规格
外形尺寸宽x高x深(mm)
80x130x67.2毫米
重量（克）
680克
镜头卡口
M72
输出格式和连接器
输出格式
相机链接完整（8位/8tap）
控制输入端口
CC1：外部触发信号
CC2-4：未使用
CC2-4：未使用
连接器
数据、控制：
电源供应：
3M：MDR26 [相机连接] x 2
广濑：HR10A（6针）
电源及运行环境
电源电压（V）
DC12~15[±5%]V
电流消耗 (mA) 典型值
600毫安
工作温度范围（℃）
0～50℃
*1 DN：数字（10 位：0-1023）
*2 室温测量值
*2 室温测量值
