NED XCM8085DLMAT8 线扫描相机
特征
界面
相机链接
单色/彩色
单色
像素数
8192 x 2 像素
线路速率
77.55kHz
- 7μm 8192 像素 x 2，双线扫描相机
- 可在 2 线 TDI 模式下进行低噪声或高灵敏度图像采集
- 8192像素2Tap/4Tap/8Tap输出格式可选
- 每条线均可进行曝光控制
- 配备Binning功能：可通过2×2像素Binning转换为14μm 4096像素图像
- 每种数据格式：8/10bit可选
- 使用外部软件可以轻松确定和更改增益/偏移/视频输出
- 兼容Camera Link输出，方便连接各种图像输入板卡
- 工作电源：DC12V~15V
- 配备阴影校正功能
型号详情
无安装
XCM8085DLMAT8-V1-0-N
F接口
XCM8085DLMAT8-V1-FN
M72 接口
XCM8085DLMAT8-V1-M72-N
内部规格
像素数
8192 x 2 像素
单色/彩色
单色
像素尺寸 HxV (μm)
7 x 7 微米
元件长度（毫米）
57.344毫米
光谱灵敏度
100纳米
数据速率（兆赫）
680（85×8）兆赫
位深度
8, 10
水龙头
2, 4, 8
灵敏度 (V/[lx･s])typ.
125 模拟 5V 转换灵敏度
增益调节范围
*模拟放大器+数字
*模拟放大器+数字
模拟放大器：x1 至 x17.8（8 级）
数字：x1 到 x2（512 步）
数字偏置调整范围（DN）
8 位：-127 至 127（0.5DN/步）
FPN（固定模式噪声）
通常为 5%（无校正，最小增益） 2%（有校正，最小增益）
PRNU（照片响应不均匀性）
通常为 8%（无校正，最小增益） 4%（有校正，最小增益）
随机噪声
通常为 10DN（峰值，最小增益）

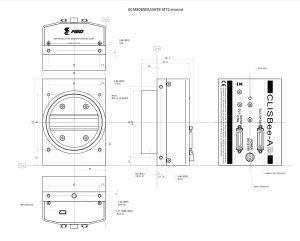

外形规格
外形尺寸宽x高x深(mm)
80x110x62毫米
重量（克）
630克
镜头卡口
F、M72
输出格式和连接器
控制输入端口
CC1：外部触发信号 CC2-4：未使用
连接器
数据、控制：
电源供应：
3M：MDR26 [相机连接] x 2
广濑：HR10A（6针）
电源及运行环境
电源电压（V）
DC12~15[±5%]V
电流消耗 (mA) 典型值
700毫安
工作温度范围（℃）
0～50℃
*1 DN：数字（10 位：0-1023）
*2 室温测量值
*2 室温测量值
