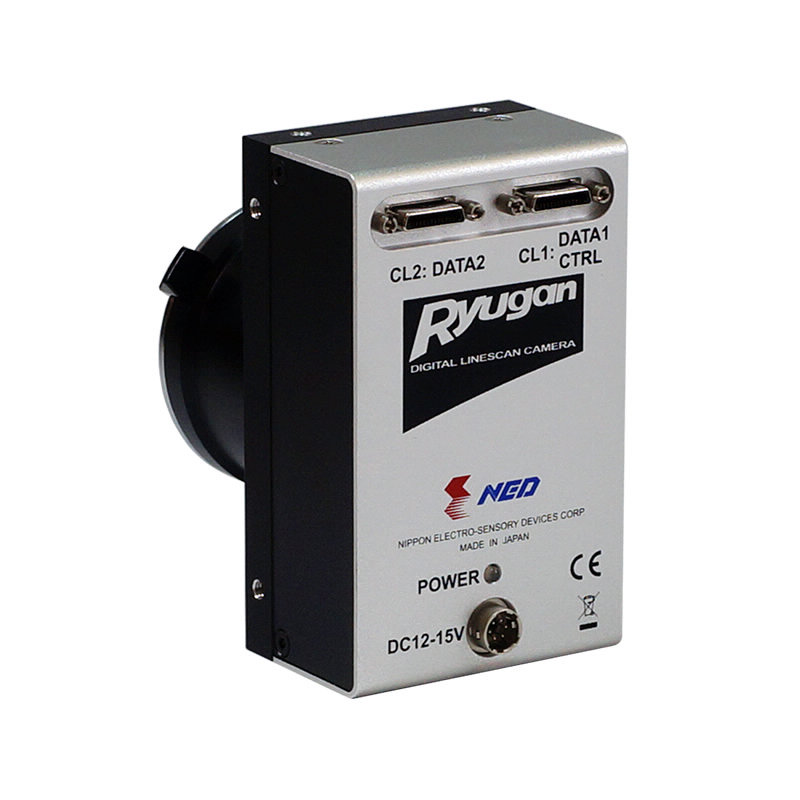

NED RMSL2K125CL 线扫描相机
特征
界面
相机链接
单色/彩色
单色
像素数
2048像素
线路速率
125.00kHz
- 快速读出：125 KHz
- 像素数：2048像素
- 使用外部软件可以轻松确定和更改增益/偏移/视频输出
- 兼容Camera Link输出，方便连接各种图像输入板卡
- 工作电源：DC12V~15V
- 配备位间变化和阴影校正功能
型号详情
无安装
RMSL2K125CL-V1-0
C接口
RMSL2K125CL-V1-C
F接口
RMSL2K125CL-V1-F
内部规格
像素数
2048像素
单色/彩色
单色
像素尺寸 HxV (μm)
14 x 14 微米
元件长度（毫米）
28.672毫米
数据速率（兆赫）
320兆赫
位深度
8, 10
输出频率
40 | 80MHz
水龙头
2, 4, 8
灵敏度 (V/[lx･s])typ.
90 (V/[lx･s])
*模拟5V输出转换值
*模拟5V输出转换值
增益调节范围
*模拟放大器+数字
*模拟放大器+数字
x1、x2、x4、x8、x10、x18
x1 ~ x2（512 步）
数字偏置调整范围（DN）
-40 ~ 40 (161 步) Mono8
-160 ~ 160 (161 步) Mono10
-160 ~ 160 (161 步) Mono10
外形规格
外形尺寸宽x高x深(mm)
C 接口：60 x 100 x 44.9 毫米
F 接口：60 x 100 x 74.1 毫米
F 接口：60 x 100 x 74.1 毫米
重量（克）
C 接口：375 克
F 接口：450 克
F 接口：450 克
镜头卡口
中、前
输出格式和连接器
输出格式
Camera Link 基本配置（8 或 10 位 2Tap）
Camera Link 中等配置（8 或 10 位 4Tap）
Camera Link 完整配置（8 位 8Tap）
Camera Link Deca 配置（10 位 8Tap）
Camera Link 中等配置（8 或 10 位 4Tap）
Camera Link 完整配置（8 位 8Tap）
Camera Link Deca 配置（10 位 8Tap）
控制输入端口
CC1：触发信号
CC3：扫描方向控制
CC2,4：未使用
CC3：扫描方向控制
CC2,4：未使用
连接器
数据、控制：
电源供应：
3M S DR26[迷你相机连接] x 2
广濑：HR10G（6针）
电源及运行环境
电源电压（V）
DC12至15[±5%]V
电流消耗 (mA) 典型值
540毫安
工作温度范围（℃）
0~50℃
*1 DN：数字（10 位：0-1023）
*2 室温测量值
*2 室温测量值
