HAMAMATSU 滨松 C13770-50U 数字 CMOS 板级相机
特点
- 分辨率：500 万像素 (2464 × 2056)
- 读出噪声：2.3 个电子（典型值）
- 帧速率：40 帧/秒（全分辨率）
- 全局快门
用途
- 荧光成像
- DNA 测序
- CTC 检测
- X 射线图像增强器读出
- X 射线 CT
详细参数
| 类型编号 | C13770-50U |
|---|---|
| 成像设备 | CMOS 图像传感器 |
| 有效像素数 | 2464 (H) × 2056 (V) |
| 细胞大小 | 3.45 μm (H) × 3.45 μm (V) |
| 有效面积 | 8.50 mm (H) × 7.09 mm (V) |
| 最大阱容 | 10,500 个电子（典型值） |
| 读出速度 | 40 帧/秒（全分辨率） 134 帧/秒（2×2 像素合并） 3406 帧/秒（2×2 像素合并，4 行子阵列） |
| 读出噪声 | 2.3 个电子 (rms) 典型值 （模拟增益 1×） |
| 曝光时间 | 20.71 μs 至 1 s（内部触发模式） 20.71 μs 至 1 s（外部触发模式：边缘触发、启动触发） 1 ms 至 1 s（外部触发模式：电平触发、同步读出触发） |
| 动态范围 | 4565:1 典型值*1 |
| 模拟增益 | 1× 至 15.8×（240 步长） |
| 子阵列 | 是 |
| 像素合并 | 2 × 2 *2 |
| 外部触发模式 | 边缘触发、电平触发、同步读出触发、启动触发 |
| 触发延迟功能 | 0 s 至 10 s，步长为 1 μs |
| 触发输出 | 可编程定时输出 触发就绪输出 全局曝光定时输出 低输出、高输出 |
| 接口 | USB 3.0 |
| 连接器 | USB 3.0 microB 型 |
| AD 转换器 | 12 位 |
| 透镜接口 | C 型接口 |
| 电源 | 总线电源/直流 +8 V 至直流 +30 V |
| 用电功耗 | 大约 4.5 W |
| 操作环境温度 | 0 ̊C 至 + 40 ̊C |
| 存储环境温度 | - 10 ̊C 至 + 50 ̊C |
| 操作环境湿度 | 30% 至 80%（无冷凝） |
| 存储环境湿度 | 最高 90%（无冷凝） |
*1：根据最大阱容和读出噪声的比率计算。
*2：CMOS 图像传感器内添加了垂直 2 个像素，相机内以数字方式添加了水平 2 个像素。

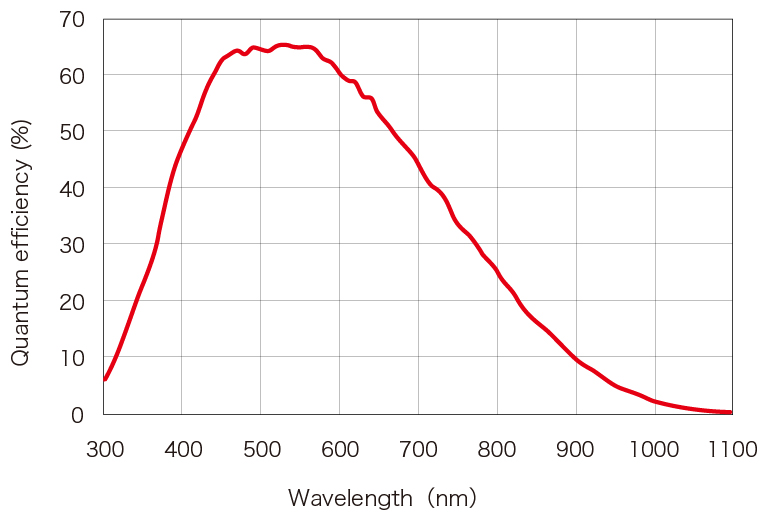

光谱灵敏度特性

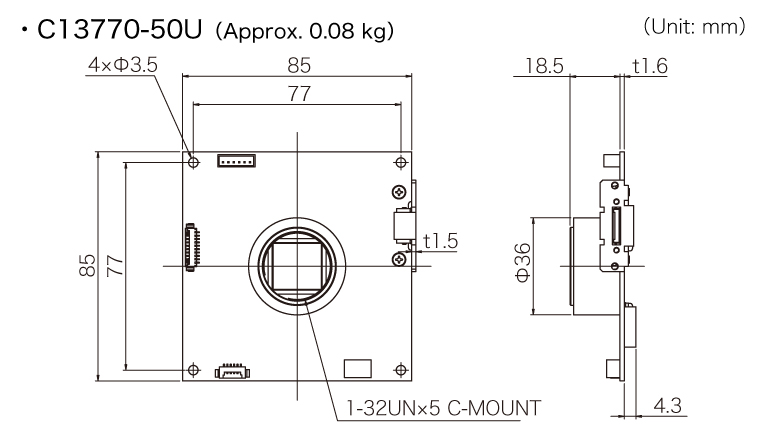

尺寸
