HAMAMATSU 滨松 A12801-01 W-VIEW GEMINI 图像分割光学元件
特点
样品发出的信号可能很难获得，请不要浪费。

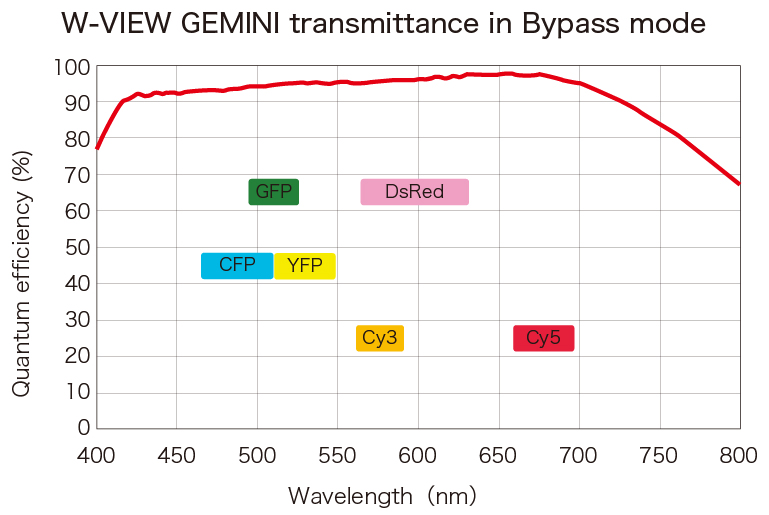

W-VIEW GEMINI 可在各种波长范围内提供出色的透射率。我们的专有镜头系统可实现从 400 nm 到 800 nm 的卓越性能。当搭配"成像级"滤波器使用时，系统获得优化，适用于弱光成像。
充分利用您购买的所有像素
W-VIEW GEMINI 旨在充分利用 sCMOS 相机提供的宽广视野。实际视野 (F.O.V.) 高达 13 mm × 6.4 mm，每幅图像的分辨率最高约 2000 像素 × 1000 像素。
选择您自己的滤波器
W-VIEW GEMINI 与市售滤波器兼容，因此具有出色的波长灵活性。选择适合您实际问题的二向色、带通和中性密度滤波器。
时刻就绪，却从不打扰。
我们的"旁路模式"意味着，只需移除二向色镜，相机就会像直接连接到显微镜一样呈现图像。您可以在标准成像和双波长成像之间切换，而无需重新配置相机或移除 W-VIEW GEMINI。
色差校正机理

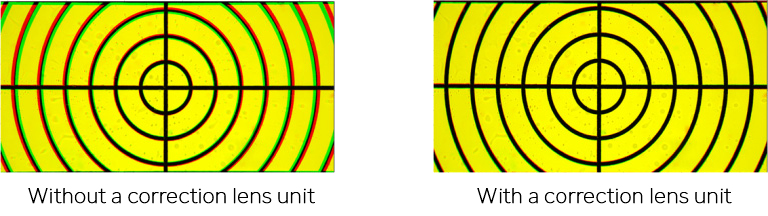

W-VIEW GEMINI 在长波长路径中有一个校正透镜装置，可以改善由色差引起的两个波长图像的放大率差异。右图显示了校正透镜装置改善了由色差引起的放大倍率差异的示例。
对称平衡设计
W-VIEW GEMINI 的 C 型接口连接器沿线性轴放置，设计用于在倒置和正置显微镜上均可保持稳定。凭借紧凑的外形，它可以顺利集成到各种研究显微镜上。
快速直接校准

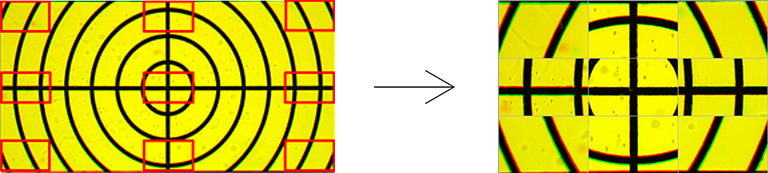

W-VIEW GEMINI 调节简便，可用于任何相机。而且在使用滨松相机时，随附的 "W-VIEW 调节"软件通过在（一同随附的）同心图上同时显示和放大九个策略点，加快了进程。这种视觉反馈使用户能够快速准确地进行校准。

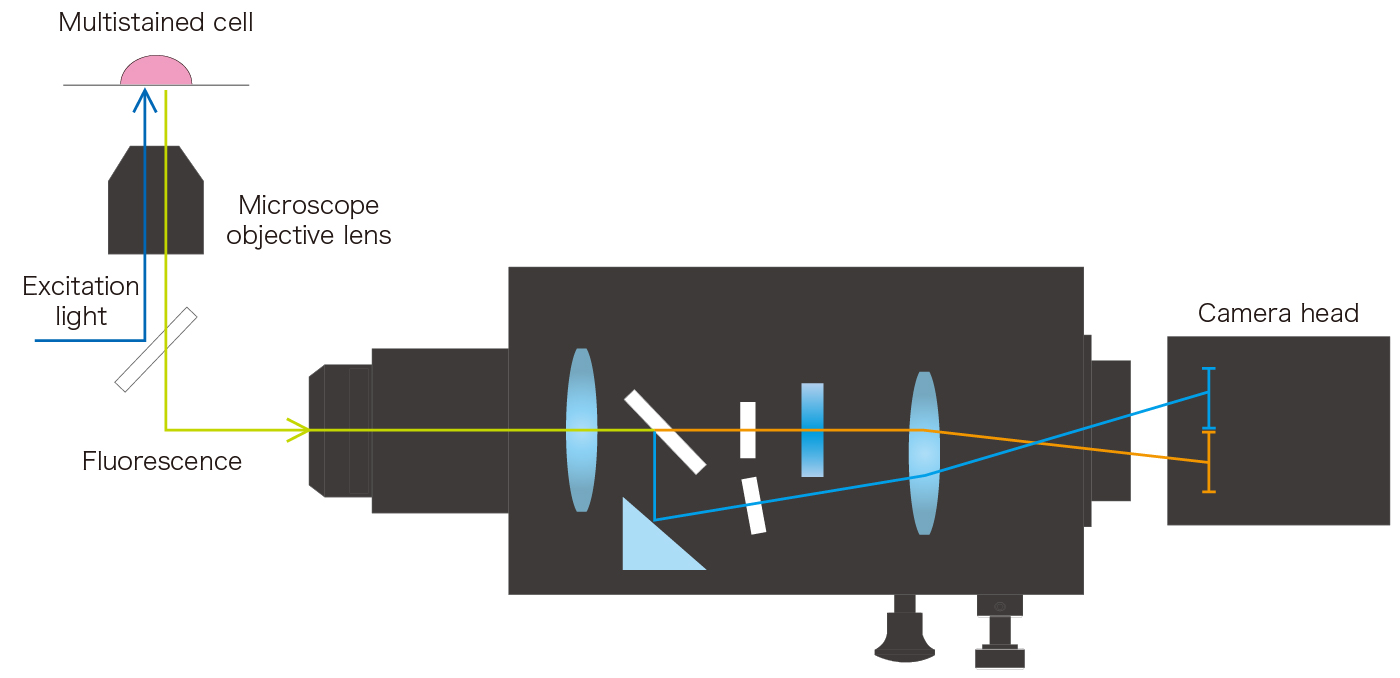

光路
详细参数
| 产品编号 | A12801-01 |
|---|---|
| 结构 | 1 个相机类型，C 型接口至 C 型接口线性结构，适用于正置/倒置显微镜 |
| 输入安装 | C 型接口（内螺纹） |
| 输出安装 | C 型接口（外螺纹） |
| 中继镜放大率 | 1.0 |
| 视野*1 | 13 mm × 6.4 mm（W-VIEW 模式） 13 mm × 13 mm（旁路模式） |
| 模式 | W-VIEW 模式/旁路模式*2 |
| 透射率波长范围*3 | 400 nm 到 800 nm |
| 透射率（典型值）*4 | 97% |
| 二向色镜*5*6 | 兼容 25.2 × 35.6 |
| 带通滤波器*5 *6 | 兼容 φ25.4 滤波器 |
| 中性密度 (ND) 滤波器*5 *6 | 兼容 φ25.4 滤波器 |
| 色差校正机理 | 校正透镜单元*7*8*9 |
| 用途 | 用于显微镜荧光成像 |
| 环境工作温度 | 0 ℃ 到 +40 ℃ |
| 环境工作湿度 | 最高 70%（无冷凝） |
| 环境储存温度 | -10 ℃ 到 +50 ℃ |
| 环境储存湿度 | 最高 70%（无冷凝） |
*1：用于中继镜或可变放大镜时，可能会发生渐晕。在购买前，请与滨松代表确认这一情况。
*2：从光路上移除二向色镜等，并且从显微镜上投影图像到相机而不作改变的模式。
*3：所有值均为旁路模式下的值。
*4：旁路模式下峰值波长的值。
*5：W-VIEW GEMINI 不包含二向色镜、带通滤波器和中性密度 (ND) 滤波器，必须单独购买。使用“成像级”二向色镜和带通滤波器。参见“二向色镜和带通滤波器详细参数”。W-VIEW GEMINI 包含一个套件，内有一个二向色支架（空）和一个滤波器支架（空）。可通过订购零件编号 A12802-01 购买其他套件。
*6：有关可用尺寸，请参阅“二向色镜和滤波器的尺寸”。
*7：这是为了改善由色差引起的放大率差。失真像差引起的两个波长图像的位置差没有改善。
*8：FOCUS （聚焦）旋钮是用于改善此光学元件引起的轴向色差的，因而效果非常有限。
*9：无法实现双焦点平面成像。

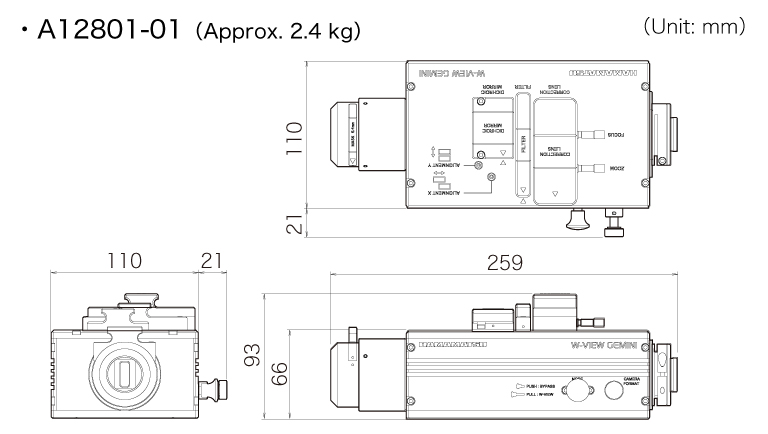

尺寸
