HAMAMATSU 滨松 C15440-20UP ORCA-Fusion BT 数字 CMOS 相机
看看您错过了什么
ORCA-Fusion BT 相机是科学 CMOS (sCMOS) 性能的巅峰之作。规格不折不扣：超低读出噪声、媲美 CCD 的均匀性、快速帧速率和背照式实现的高 QE。但 ORCA-Fusion BT 的优点在于，这种卓越的光子检测和采集组合能够带来什么功能。查看最暗淡的信号，从最少的光子中获取视觉上令人惊叹的高 S/N 图像，捕获以前未解决的时间事件，并自信地执行计算方法。ORCA-Fusion BT 相机使实验化繁为简，使以前不可能进行的实验变得可能。
ORCA-Fusion BT 对比其他 BT CMOS 相机的优势
行业领先的独家 BT sCMOS 性能，具有值得信赖的滨松质量和可靠性
- 极低读出噪声
- 高 QE，宽波长范围
- 媲美 CCD 的均匀性；最低高读出噪声像素
- 高动态范围
- 3 种读出速度
- 光片读出模式
- 530 万像素
- USB 3.0 和高速 CoaXPress 接口
ORCA-Fusion BT 对比 EM-CCD 相机的优势
一款实用且功能强大的替代产品，可完美替代昂贵的 EM-CCD，具有出色的灵敏度、速度和通用性
- 分辨率
- 像素合并通用性
- 无放大或过剩噪声
- 高动态范围
- 大视野
用途
- 宽视野荧光显微镜
- 延时成像
- 转盘共焦显微镜
- 光片显微镜
- 超高分辨率精确定位
- 基因编码电压成像
- 光遗传学
- 单分子跟踪
- 计算成像
- 量子计算
通过低光激发进行延时活细胞成像
样品：H9c2，物镜：Apo TIRF 60XC (NA1.49)，ND：8，间隔：15 秒
细胞核
细胞核：
HCS NuclearMask 染色剂/曝光 20 ms
线粒体
线粒体：
MitoTracker/曝光 500 ms
薄膜
薄膜：
CellMask 血浆膜染色剂/曝光 500 ms
光片读出模式 [专利]
“光片读出模式”是滨松 sCMOS 相机的独特专利功能，可提高光片显微镜中的信噪比。
有关光片读出模式原理和特点的更多信息，请参阅下面的详细信息。
PC 建议
随着 ORCA-Fusion BT 的推出，用户现在能够以每秒 89 帧的速度将 500 万像素的图像流式传输到他们的计算机。通过使用 ORCA-Fusion BT PC 建议列出的指南，可以满足计算机对高数据率的建议。
软件
通过我们的软件提供的界面，可访问我们所有精心设计的相机功能，从简单的设置曝光到为多维实验编排复杂的触发。
我们设计了一款软件 API，用于所有名为 DCAM-API 的滨松数码相机。同时还设计了一个软件开发套件，用于集成滨松相机和自定义软件。
第三方软件
随着成像设置变得越来越复杂，软件不仅要控制相机，还要控制显微镜、载物台和滤光轮等许多其他设备……因此，各家公司将基于滨松 DCAM 的相机与其软件产品相集成。
详细参数
| 产品编号 | C15440-20UP |
|---|---|
| 成像设备 | 科学 CMOS 图像传感器 |
| 有效像素数 | 2304 (H) × 2304 (V) |
| 像素尺寸 | 6.5 μm × 6.5 μm |
| 有效面积 | 14.976 mm (H) × 14.976 mm (V) |
| 最大阱容 | 15,000 个电子 *1 |
| 读出速度 | 快速扫描，全分辨率，CoaXPress：89.1 帧/秒 快速扫描，全分辨率，USB 3.0：31.6 帧/秒（16 位），42.2 帧/秒（12 位），63.3 帧/秒（8 位） 标准扫描，全分辨率，CoaXPress：23.2 帧/秒 标准扫描，全分辨率，USB 3.0：23.2 帧/秒 超静音扫描，全分辨率，CoaXPress：5.42 帧/秒 超静音扫描，全分辨率，USB 3.0：5.42 帧/秒 |
| 读出噪声 | 快速扫描：1.6 个电子 rms *1 标准扫描：1.0 个电子 rms *1 超静音扫描：0.7 个电子 rms *1 |
| 曝光时间 | 快速扫描：17 μs 至 10 s 标准扫描：65 μs 至 10 s 超静音扫描：280 μs 至 10 s |
| 冷却方法 | 珀耳帖制冷 |
| 冷却温度 | 强制风冷（环境温度：+25 ̊C）：−8 ˚C 水冷（水温：+25 ˚C）：−8 ˚C 水冷（最大制冷（环境温度：+20 ˚C，水温：+20 ˚C））：低于 −15 ˚C |
| 暗电流 | 1.0 个电子/像素/秒（冷却温度：-8 ˚C，环境温度：+25 ˚C）*1*3 1.0 个电子/像素/秒（冷却温度：-8 ˚C，水温：+25 ˚C）*1*3 0.7 个电子/像素/秒（冷却温度：低于 -15 ̊C，环境温度：+20 ˚C，水温：+20 ̊C）*1*3 |
| 动态范围 | 21 400:1 *1*2*4 |
| 外部触发模式 | 边缘、电平、同步读出、开始、全局复位边缘、全局复位电平、可编程 |
| 外部触发信号路由 | SMA |
| 外部触发延迟功能 | 0 μs 至 10 s（1 μs 步长） |
| 触发输出 | 全局曝光定时输出、触发就绪输出、低输出、高输出、3 个可编程定时输出 |
| 外部信号输出路由 | SMA |
| 接口 | CoaXPress（双 CXP-6）和 USB 3.0 Super Speed *5 |
| AD 转换器 | 16 位、12 位、8 位 |
| 透镜接口 | C 型接口（标准），F 型接口 (C15440-20UP01) |
| 电源 | 交流 100 V 至交流 240 V，50 Hz/60 Hz |
| 用电功耗 | 约 155 VA |
| 操作环境温度 | 0 ̊C 至 +40 ̊C |
| 存储环境温度 | -10 ℃ 到 +50 ℃ |
| 操作环境湿度 | 30% 至 80%（无冷凝） |
| 存储环境湿度 | 90% 或更低（无冷凝） |
*1 典型值
*2 根据最大阱容和 RMS 读取噪声的比率计算
*3 暗电流取决于冷却温度
*4 在超安静扫描模式下
*5 相当于 USB 3.1 Gen 1 (SuperSpeed USB 5 Gbps)

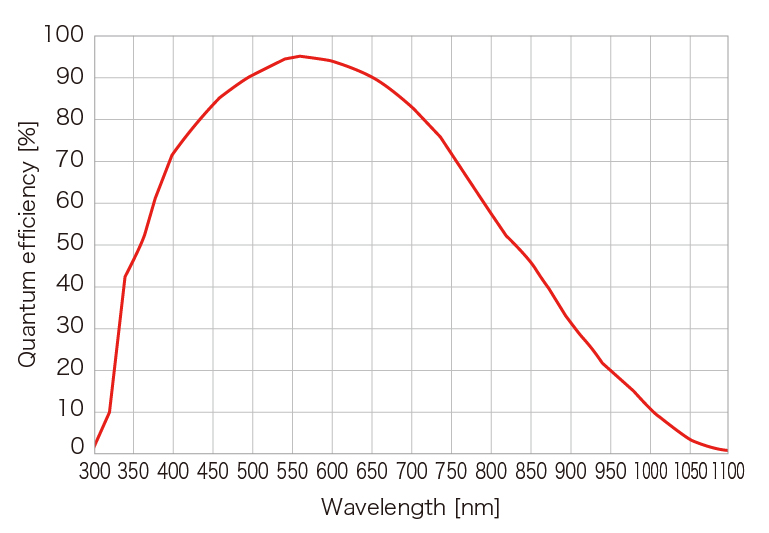

光谱灵敏度特性

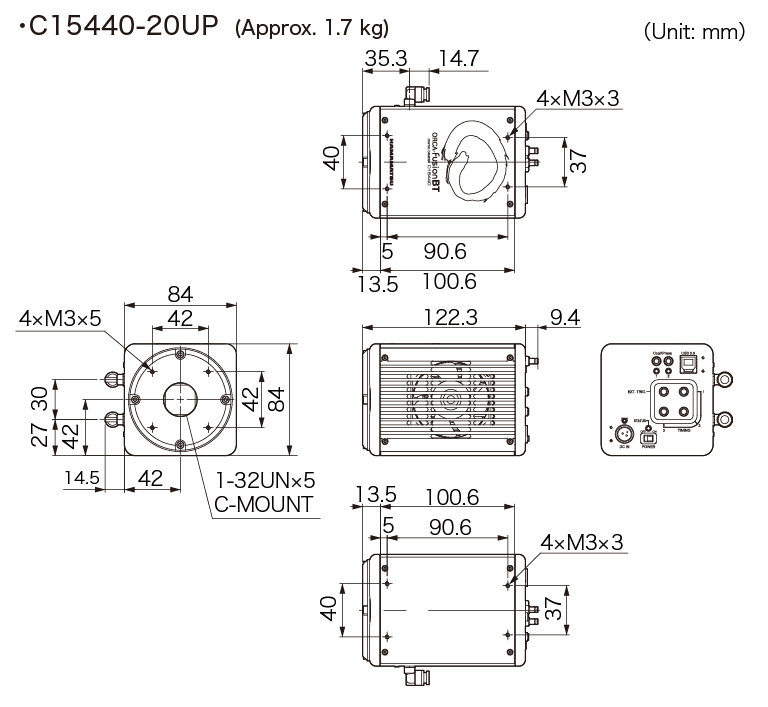

尺寸
