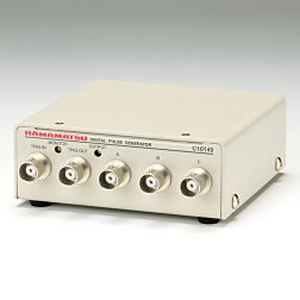

HAMAMATSU 滨松 C10149 脉冲延迟发生器
| 参数 | 说明/值 |
|---|
| 触发器 | 模式 | 内部 | 外部 |
|---|
| 输入通道数 | - | 1 |
|---|
| 输入终端 | - | BNC-R |
|---|
| 输出 | 触发通道数 | 1 |
|---|
| 脉冲通道数 | 3 |
|---|
| 输出端 | BNC-R |
|---|
触发输入（外部触发器）
| 参数 | 说明/值 |
|---|
| 信号等级 | TTL |
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|---|
| 最小脉波宽度 | 10 ns |
|---|
| 阻抗 | 1 kΩ |
|---|
| 重复频率 | 0.1 Hz 至 200 kHz |
|---|
触发输出
| 参数 | 说明/值 |
|---|
| 输出水平 | 4.5 V (*1) |
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|---|
| 脉波宽度 | 内部触发模式 | 100 ns |
|---|
| 外部触发模式 | 外部触发器脉波宽度 |
|---|
| 外部触发器的延迟时间 | 14 ns ± 2 ns |
|---|
| 阻抗 | 10 Ω |
|---|

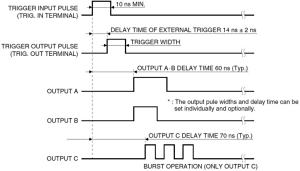

脉冲输出（A、B、C）
| 参数 | 说明/值 |
|---|
| 信号等级 | 4.5 V (*1) |
|---|
| 逻辑电平 | 阳极/阴极（可选） |
|---|
| 重复频率 (*2) | 0.05 Hz 至 200 kHz |
|---|
| 脉波宽度 | 范围 | 5 ns 至 20.45 s (*3) |
|---|
| 分辨率 | 10 ns (*3) |
|---|
| 延迟时间 | 范围 | 0 ns 至 20.45 s (*3) |
|---|
| 分辨率 | 10 ns (*3) |
|---|
| 突发操作（仅输出 C） | 脉波宽度 | 5 ns 至 13.63 s (*3) |
|---|
| 脉冲间隔时间/脉冲 | 200 ns ～ 20.45 s (*3) |
|---|
| 脉冲数 | 1 至 255 |
|---|
| 初始延迟时间 (*4) | 输出 A 和 B | 60 ns |
|---|
| 输出 C | 70 ns |
|---|
| 脉冲抖动 | 内部触发模式 | 1 ns以下 |
|---|
| 外部触发模式 | 2 ns以下 (*5) |
|---|
| 上升时间/下降时间 (*6) | 5 ns以下 |
|---|
定额
| 参数 | 说明/值 |
|---|
| 电源 | USB (*7) | 5 V |
|---|
| 交流适配器（提供） | 交流 100 V 至交流 240 V |
|---|
| 功耗（无负载） | 1.8 W |
|---|
| 重量 | 300 g |
|---|

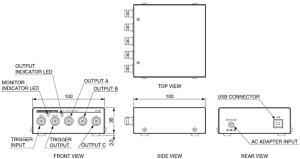

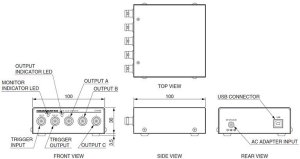

| 尺寸 (W × H × D) | 100 mm × 36 mm × 100 mm（不包括突出部分） |
|---|
| 工作环境温度 | 0 °C 至 +40 °C |
|---|
| 工作和储存湿度 | 最大值 70%（无冷凝） |
|---|
配备控制软件 (*8)
| 参数 | 说明/值 |
|---|
| 适用的操作系统 | Windows® 10 Pro |
|---|
| 接口 | USB 2.0 |
|---|
