HAMAMATSU 滨松 C10000-801 TDI 相机
特点
- 高分辨率/高灵敏度（128(V) TDI 级的水平空间分辨率）：2048(H) × 128 (V)，4 TAP
- 行速率高达 50 kHz
- 高速成像结合高灵敏度和低噪声
- UV-NIR 采用薄型背照式 CCD，具有出色的光谱灵敏度特性
- 100× 抗信号干扰，带侧向溢出漏极
- 动态范围为 1600:1
- 12 位/8 位可选 AD 转换器
- 双向扫描操作
- 帧读出模式用于轻松调焦
- 实时阴影校正内部 DSP
详细参数
| 类型编号 | C10000-801 |
|---|---|
| 成像设备 | 薄型背照式 |
| 有效像素数 | 2048 (H)×128 (V) |
| 细胞大小 | 12 μm (H)×12 μm (V) |
| 有效面积 | 24.58 mm (H)×1.536 mm (V) |
| 读出模式 | TDI 读出模式/帧读出模式*1 |
| TDI 传输方向 | 双向转移 |
| TDI 输出通道 | 4 TAP (512×128) |
| 抗信号干扰 | 是（满阱容量的 100 倍） |
| TDI 像素时钟频率 | 30 MHz |
| TDI 行速率 | 0.457 kHz 至 50 kHz |
| TDI 行速率控制 | 通过串行命令*2/外部触发器进行内部设置 |
| 最大阱容 | 80 000 个电子（典型值） |
| 读出噪声 | 50 个电子 (rms)（典型值） |
| 动态范围 | 1600:1 |
| 像素合并 | 2×2、4×4 |
| 模拟增益 | 1 倍至 5 倍（16 步长） |
| AD 转换器 | 12 位/8 位*3 |
| 图像处理 | 实时阴影校正/背景扣除 |
| 接口 | Camera Link 基本配置 |
| 相机控制 | Camera Link 中的串行控制 |
| 相机输出时钟 | 60 MHz |
| 相机输出通道 | 2 TAP (1024×128) |
| 连接器 | Mini-Camera Link (SDR)×1 |
| 透镜接口 | F 型接口 |
| 电源要求 | AC100 V 至 AC240 V，50 Hz/60 Hz |
| 用电功耗 | 约 55 VA |
| 操作环境温度 | 0 ℃ 到 +40 ℃ |
| 存储环境温度 | -10 ℃ 到 +50 ℃ |
| 环境工作/存储湿度 | 90% 或更低（无冷凝） |
| 操作环境湿度 | 30% 至 70%（无冷凝） |
*1 帧读出模式有助于轻松调焦，但不适合测量。请咨询我们的销售办事处了解详情。
*2 内部 TDI 线速率设置步长为 33 ns。
*3 可通过串行命令选择。

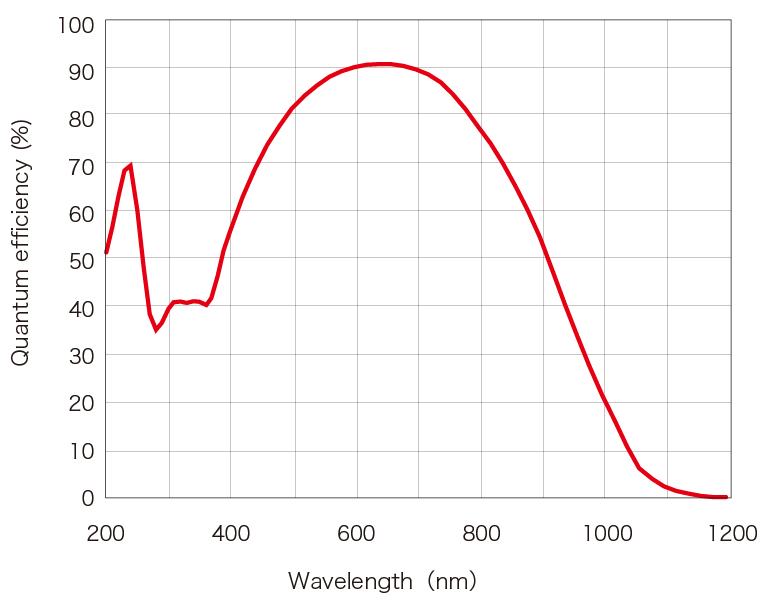

光谱灵敏度特性

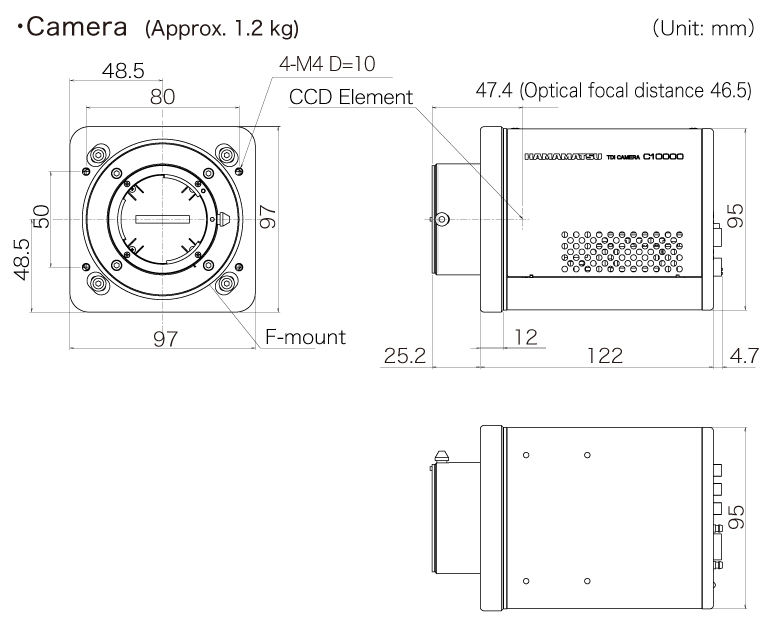

尺寸
